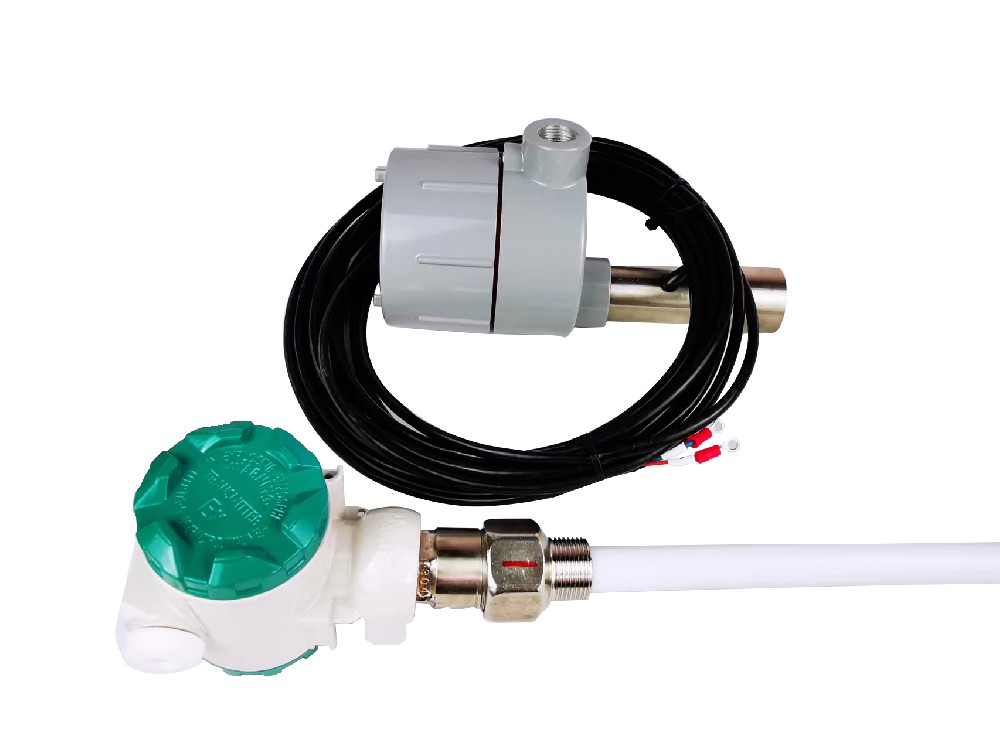

射頻導納料位開關由傳感器模塊、電子模塊和其他一些連接器件組成。傳感器部分由：測量探極、屏蔽極和接地端組成。射頻導納料位開關是利用電容原理的一種料位開關，相對普通電容型料位開關增強了防掛料等問題的屏蔽手段。 導納是電路中阻抗的倒數，與閉合電路中的電容值相關。當傳感器暴露在空氣中時，由于空氣導電系數較低因此電路中存在一個很小的電容和導納值，此值為一個參照值。當具有一定導電性的物料接觸到傳感器時，傳感器內的測量探極與物料和容器內壁形成一個電容，此時電容值相較于空氣有大幅提升，導納也隨之發生變化。此時電子模塊識別到這種變化，便可以激活開關，輸出對應的信號。 傳感器形式：一體型、分體型 測點數量：?jiǎn)吸c(diǎn);多點 量程：0~30m 報警誤差：±5mm 工作壓力：-0.1~16MPa 介質溫度：≤850℃;≤120℃;≤260℃;>260℃;>550℃ 接液材質：PTFE/304/316L/其他定制 輸出方式：DPDT開關量輸出(觸點容量：220V/1A) 電源：24VDC;220VAC 防爆等級：Exd[ia]II CT6 1. 可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求。 2. 不受傳感器掛料影響，無需定期清潔，避免誤測量。 3. 測量過程無可動部件，不存在機械部件損壞問題。 4. 接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。。 5. 測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高。 6. 產品性能可靠，使用壽命長。 1. 根據工作環境溫度選擇：分為常規;中溫;高溫等溫度型號。 2. 根據工況情況選擇：分為一體型、分體型，分體型更適合單容器多點測量情況，可集成輸出信號。 |
